プラワクW (PC桁用樹脂製埋設型枠)は、簡単に緊結接続でき、樹脂製の成形品であるため、安く桁間すべてに対応できます

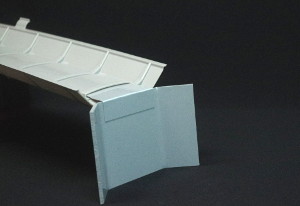

タンブ収まり

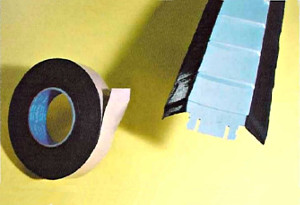

止水用ブチルテープ
特徴
- 施工が早い (パッチン簡単緊結接続)
- 錆びない (コンクリートへの錆だれなし)
- コンクリート断面欠損がない (外リブ)
- タンブが付属 (支点側板)
- トロ漏れなし (重ね合わせ継ぎ手)
- 大きな荷重に耐える (高耐力構造)
- 安い (成形品による大量生産)
- サイズが豊富 (桁間すべてに対応)
規格
| 品番 | 寸法 (mm) | 該当桁間幅 | 入数 (mm) | |||
|---|---|---|---|---|---|---|
| B (底幅) | C(曲上幅) | D (全幅) | L (全長) | |||
| W-20 | 20 | 32 | 70 | 1000 | 5 〜 25 | 70 |
| W-30 | 30 | 32 | 76 | 500 | 26 〜 36 | 120 |
| W-40 | 40 | 32 | 86 | 500 | 37 〜 46 | 120 |
| W-50 | 50 | 32 | 93 | 500 | 47 〜 56 | 120 |
| W-60 | 60 | 32 | 106 | 500 | 57 〜 66 | 100 |
| W-70 | 70 | 32 | 115 | 500 | 60 〜 79 | 80 |
| W-100 | 95 | 35 | 144 | 1000 | 80 〜 100 | 50 |
| W-130 | 130 | 32 | 176 | 1000 | 127 〜 136 | 40 |
| W-150 | 150 | 32 | 195 | 1000 | 147 〜 156 | 30 |
※ご注文は、必ず m数 にて、お願い致します。
※W-100、W-130、W-150は、受注生産となります。

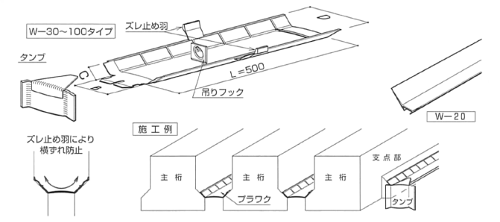

使用方法
- オス・メスの接続を行い、桁長に合わせて下さい
- 桁幅の調整は、カットし合わせて下さい
- タンブは斜角度、及び向き (左・右) をお知らせ下さい
- 桁高が大きい場合、接続を行ったうえで、吊りフックを使い下げおろして下さい
タンブ

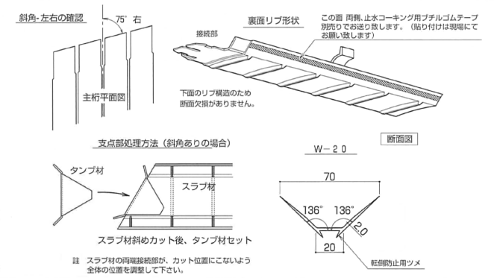

下図を参考の上、左右どちらかご確認下さい
資料
加工品のご注文
T桁・バイプレ桁・他、加工を要する樹脂製 (環境に優しいPP製ボード・補助金具) 型枠のご注文も承ります
