コンクリート二次製品、ボックスカルバート・L型擁壁・水路・側溝・U字溝・組立マンホール・水槽・枡・積みブロック等のプレキャストコンクリート製品を現場にて組立施工する場合、何らかの金属製で連結しますが、より強力に、確実に接続する為の連結金具です。

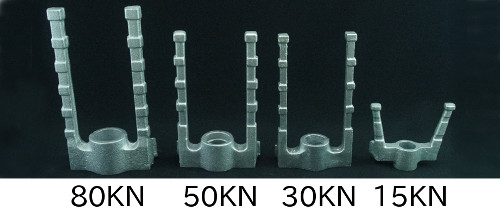

種類
特徴

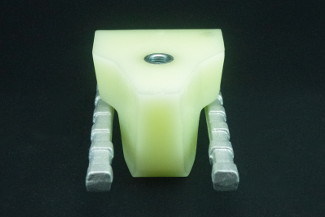

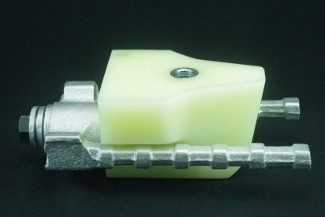

専用のスリップコッター(低摩擦樹脂 抜型)を使用し、型枠へ取り付け

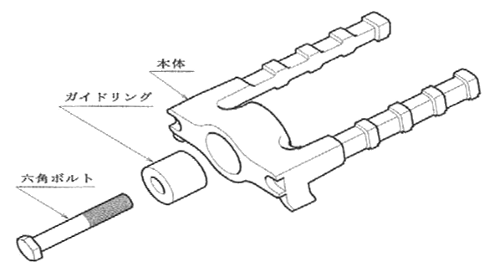

フランジインサートを型枠に取り付ける際には、ガイドリングを使用することで、芯が正確に固定されます。

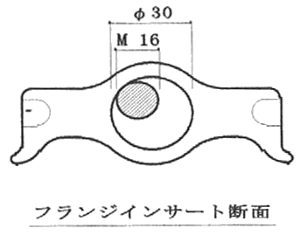

固定用ボルトはM16を使用することで、型枠に必要以上の大きさの穴を開けずに済みます。
フランジインサートの中心穴には十分なクリアランスを設けており、
コンクリート製品の連結の際に接続ボルトを楽に通すことが出来ます。

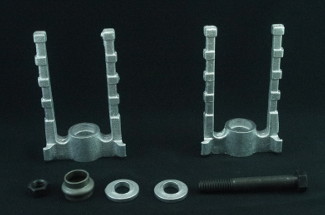

フランジインサート本体 連結状態(フランジ - フランジ)
試験データ
| 規格 | 破壊荷重(KN) |
|---|---|
| MAA-15 | 51 |
| MAA-30 | 80 |
| MAA-50 | 123 |
| MAA-80 | 148 |
※破壊荷重の数値は、コンクリートに埋込み引張破壊した値です。
コンクリート設計圧縮強度：40 N / mM2
コンクリート圧縮強度試験値：60.6 N / mM2
