特許 第 4687040 号 ( 耐震連結 )
特許 第 5638081 号 ( エコフランジ )
フランジインサートMAエコ (通称：エコフランジ) は、引き抜き強度が従来型フランジの約1/2の重量で2倍以上の強度で引き寄せできる連結金具です。
簡単な金型で製作ができる為、従来品と比べ大幅にコストダウンできます。
また、カブリも十分に取れ、抑錆を狙うことができます。
特徴
- フランジインサート MA・MAAシリーズと異なり、溶接が可能
- 材質と設計の変更により、 ２倍以上の耐力 と 1/2の重量 を実現
従来型フランジとの比較

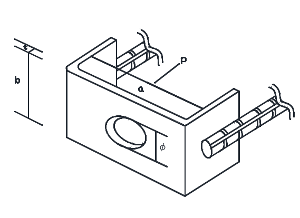

従来型フランジ例図

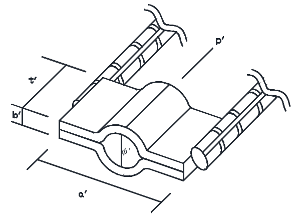

エコフランジ例図
比較計算例
応力 (P, P’)、応力度 (Σ, Σ’)、モーメント (M,M’)、断面係数 (Z,Z’)、集中荷重で単純梁とする
| 従来型フランジ | フランジインサートMAエコ |
|---|---|
| Z=b×t×t/6, M=ap/4 | Z’=b’×t’×t’/6, M’=a’p’/4 |
| Σ=M/Z より | Σ’=M’/Z’ より |
| Σ=ap/4Z | Σ’=a’p’/4Z’ |
| P=4ZΣ/a | P’=4Z’Σ’/a’ |
| =4(b×t×t)Σ/6a ← 比較 → =4(b’×t’×t’)Σ’/6a’ | |
上記の計算式で断面係数(Z,Z’)を大きく、支点間寸法(a,a’)を小さくすれば、
同じ材質を使用した場合、応力(P,P’)は大きく成るのがわかります。
